磁力泵的工作原理

磁力泵的工作原理

磁力泵，全称无轴封磁力驱动泵，是一种借助磁力耦合原理实现动力传输，进而完成液体输送的设备。

其工作原理是基于两组磁铁之间的相互吸引或者排斥关系，通过磁场传递能力将动力从电机传递到叶轮或叶片上，叶轮运行产生的离心力推动液体进行输送。

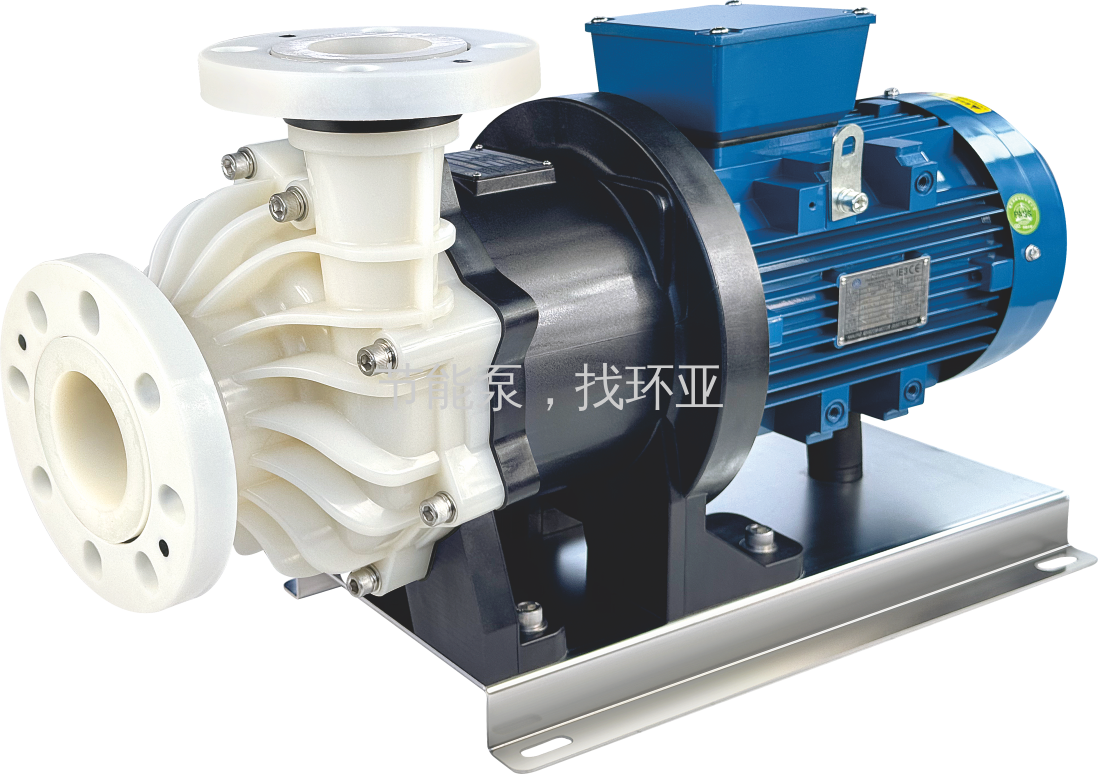

     （AMA系列高扬程大流量磁力泵浦）

磁力泵的完整工作流程

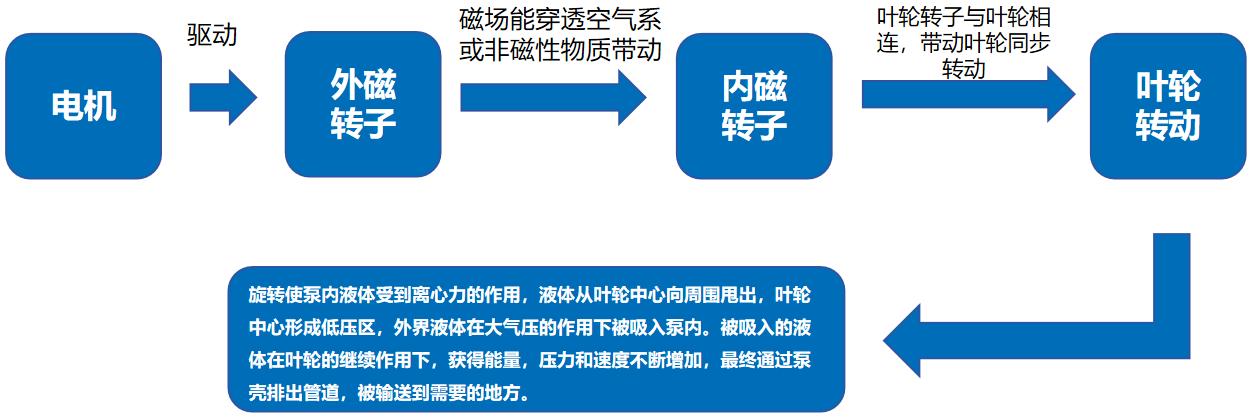

磁力泵的工作过程本质是“电能→磁能→机械能→流体动能”的能量转化过程，具体可分为3个阶段：

1. 动力输入与磁场生成（驱动端启动）

当电机通电运转时，电机轴带动外磁转子（与电机轴刚性连接）高速旋转；

外磁转子上镶嵌有永久磁钢（如钕铁硼、钐钴磁钢），旋转时会产生一个同步旋转的磁场（磁场方向随外磁转子同步变化）。

2. 磁场耦合与动力传递（无接触传动）

外磁转子的旋转磁场会穿透非磁性材料制成的隔离套（常用材料：工程塑料、不锈钢、钛合金，需避免磁场屏蔽）；

隔离套内的内磁转子（同样镶嵌永久磁钢，磁钢极性与外磁转子对应）在旋转磁场的“磁力牵引”下，跟随外磁转子做同步旋转（即 “磁场耦合”）；

此阶段的关键：内外磁转子无物理接触，完全靠磁场力传递动力，避免了传统泵“轴穿腔”导致的密封泄漏风险。

3. 流体吸入与排出（离心泵原理）

内磁转子与叶轮刚性连接（同轴），内磁转子旋转时同步带动叶轮高速转动；

叶轮旋转产生离心力：叶轮中心区域的压力降低，低于吸入管路的流体压力，流体在压力差作用下被“吸入”叶轮中心；

吸入的流体被叶轮叶片推向叶轮边缘，过程中获得动能和压力能，压力升高后进入泵体的“蜗壳”（扩散室）；

蜗壳的截面积逐渐扩大，流体的动能进一步转化为压力能，最终以稳定的压力和流量从“排出管路”输送至目标系统。

综上，磁力泵的工作原理是“磁传动+离心泵”的结合：以磁场耦合解决动力传递与密封问题，以离心力实现流体输送，最终达成 “无泄漏、安全输送”的核心目标。
